Dernière modification: 23/10/2024
Les sous-systèmes de la Catégorie B doivent utiliser les Principes de Sécurité de Base, lorsqu’ils sont applicables et détaillés dans la norme ISO 13849-2, et doivent être conçus conformément aux normes pertinentes. Cela devrait garantir qu’ils peuvent résister aux contraintes de fonctionnement prévues et aux influences du matériau traité, comme les détergents (grâce, par exemple, à l’utilisation de l’acier inoxydable) ou à d’autres influences externes pertinentes, comme les vibrations mécaniques.

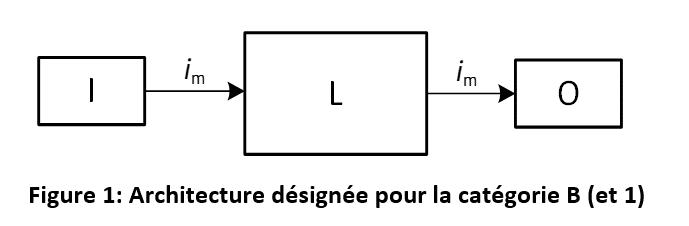

Le Bloc-diagramme de Fiabilité d’une Catégorie B (et 1) est illustré à la Figure 1. Il est représenté comme ayant une Entrée, une Logique et une Sortie. Cependant, chaque catégorie est applicable à un sous-système : soit un sous-système d’entrée, soit un sous-système de sortie, par exemple. La figure ne doit donc pas prêter à confusion : elle montre un sous-système et pas nécessairement un système de contrôle lié à la sécurité.
Légende:
- Im représente les moyens d’interconnexion, généralement des fils électriques
- I représente dispositif d’entrée, par exemple, capteur
- L représente la logique de sécurité ; il peut s’agir d’un fil ou d’un module de sécurité (non programmable) ou d’une logique programmable.
- O représente dispositif de sortie, par exemple, contacteur principal ou une électrovanne.
Avec cette catégorie, il n’est pas nécessaire d’avoir une couverture de diagnostic et les considérations CCF ne sont pas pertinentes ; le PL maximum réalisable est PL b.
S’agissant d’une architecture à canal unique, un seul défaut peut entraîner la perte de la sous-fonction de sécurité.
